Fiber Serisi Lazer Markalama Üniteleri

Fiber Serisi Lazer Markalama Üniteleri


Güçlü ve harika kalite, çok kısa sürede okunaklı markalama gerçekleştirilebilir. Ultra kompakt ve bağlantı kurulabilirdir, üretim sürecine entegre edilebilen ekonomik ve hızlı fiber çözümüdür.

Lazer kaynağı YB: Laser fiber, Sınıf 4

Dalga boyu: 1064 nm

Güç aralığı 20 - 30 - 50 W

Optik fiber boyu 3 m

Çelik

Paslanmaz Çelik

Boyalı metaller

Alüminyum

Eloksallı Alüminyum

ABS

PA

Seramik

Bu Ürünü Paylaş:



Fiber lazer markalama

Üretim hatlarına entegrasyon için tasarlanmıştır:


Kompakt fıber lazer

Kompakt: A4 sayfadan daha küçüktür! Bir hatta veya robotik kolda tüm pozisyonlarda kurulum gerçekleştirmek son derece kolaydır.


Endüstriyel fiber lazer

Endüstriyel: ultra sağlam demir yapı, sıvılara ve kire karşı IP54 koruma, operatör ve makine güvenliği (kapak, entegre alarmlar ve kontroller)


Güçlü lazer fiber

Güçlü: ultra hızlı ve kontrast markalama için olan yüksek enerji

Bağlanabilirlik: tüm bağlantı aletlerı doğal olarak ortamınızla iletişim halindedir.

 Fiber lazer markalama makinesi iletişimi





Teknoloji

Lazer kaynağı

YB: Laser fiber, Sınıf 4, dalga boyu: 1064 nm

Güç aralığı

20 - 30 - 50 W

Optik fiber boyu

3 m

Mekanik

Ağırlık

7 Kg

Boyutlar (mm)

L 375 x l 139 x h 202

Markalama alanı (mm)

65x65 - 110x110  -  175x175  -  205x205  - Diğer odak uzunlukları talep üzerine gönderilebilir

Maks. hız (mm/sn)

10 000

Frekans (kHz)

20W : 20 - 100 / 30W : 30 - 100 / 50W : 50 - 200

Ø ışın (μm)

40 en az

Markalama modu

Statik/Dinamik ("havada")

Endüstriyel kafa

kire ve yağ ve su dökülmelerine karşı IP54 koruma

Isı

40°C maksimum

Odak koruması

Çizilmelere ve darbelere karşı çifte koruma. Elektrik kesintilerine karşı alüminyum koruma.

Elektronik

Ağırlık

16.6 Kg  10 -20 ve 30 W / 20.6 Kg  50W

Boyutlar (mm)

L 465  x W 375 x H 184

Bağlantı

Ethernet TCP/IP; Profinet; Ethernet IP;  I/O (SUB D37); 8I / 8O; RS232; USB (x3)

HMI

Sezgisel insan-makine arayüzü- anında teşhis- mevcut işlemlerin görüntülenmesi- tarih-kaydetme- bakım mesajları

İşlem

Otonom (PC yok) - PLC ile bağlı



Yazılım

Her markalama lazeri ile birlikte standart olarak gönderilen Lasertrace kendi markalama dosyalarınızı birkaç tıkla oluşturmanıza olanak sağlar.

Technifor tarafından bulunan ve yılların tecrübesiyle geliştirilen çözüm, tanımlama ve izlenebilirlik için gerekli tüm fonksiyonları barındırmaktadır. Dosyalar kontrol ünitesine gönderildiğinde markalama lazeriniz kendiliğinden veya PLC'ye bağlı olarak çalışmaya başlayacaktır.

PC yazılımı

Lasertrace

Arayüz

Çok dilli ve kişiselleştirilebilen

Dahil olanlar

Farklı kullanıcı profillerinin yönetilmesi



Fontlar, şekiller, logolar



Barkodlar, Datamatrix, QR kodları, UID, OCR karakterleri



Seri numaralar, sayaçlar, değişkenler, tarihler, vardiya kodları.



Kamera/tarayıcı kullanarak veri alımı



Üretim modu: kopyalama kontrolü, geçmiş dosyaları, mevcut sistemlerden veri alımı, dosya seçimi, vb.

Seçenekler

Logo Editor: şunlardan logo oluşturma: PDF, DXF, EPS, STEP, IGS vb.



Logo Editor Max: logoların vektörleştirilmesi ve doldurma yollarının oluşturulması



http://gravoteknik.com/uploads/1209670f0.jpg









 ..EMİŞ..ÜNİTESİ .......

http://gravoteknik.com/uploads/121b7a064.jpg





                                                    ...VISION..MANAGER



http://gravoteknik.com/uploads/122133dd1.jpg







..

.MOTORİZE..Z. ..EKSENİ.....

..

http://gravoteknik.com/uploads/12730f8e2.jpg

...





....LENSLER

http://gravoteknik.com/uploads/1235011ad.jpg





...DİVİZÖR





....3D MARKALAMA



..



..IŞIN KORUMA HUNİSİ

.

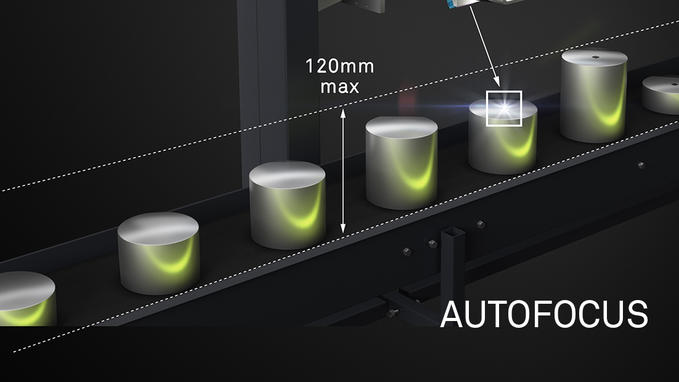

...AUTOFOCUS



...



..OKUYUCU KAMERALAR
